立式磨機，目前正廣泛應用于電力、冶金、水泥、化工、非金屬礦等行業。為保證立式磨機充分發揮其作業能力，需要了解一定的立式磨機的平面結構和工作原理的知識。

  立式磨機結構介紹：

　1、立式磨機磨盤：包括導向環、風環、擋料圈、襯板、盤體、 刮料板和提升裝置等。

　2、立式磨機磨輥：輥套為易磨損件，要求有足夠的韌性和良好的耐磨性能。

　3、分級機：

　可分為靜態、動態和高效組合式選粉機三大類：

　1)靜態選粉機 工作原理類似于旋風筒，結構簡單，無可動部件，不易出故障。但調整不靈活，分離效率不高。

　2)動態選粉機 這是一個高速旋轉的籠子，含塵氣體穿過籠子時，細顆粒由空氣摩擦帶入，粗顆粒直接被葉片碰撞攔下，轉子的速度可以根據要求來調節，轉速高時，出料細度就越細，與離心式選粉機的分級原理是一樣的。它有較高的分級精度，細度控制也很方便。

　3)高效組合式選粉機 將動態選粉機(旋轉籠子)和靜態選粉機(導風葉)結合在一起，即圓柱形的籠子作為轉子，在它的四周均布了導風葉片，使氣流上下均勻地進入選粉機區，粗細粉分離清晰，選粉效率高。不過這種選粉機的阻力較大，因此葉片的磨損也大。

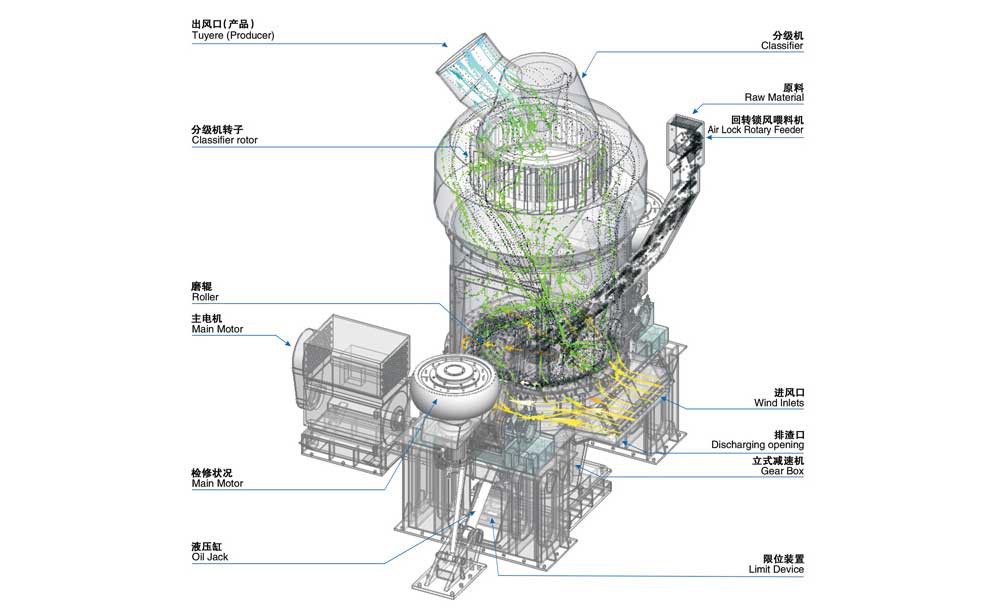

立式磨機結構圖

　4、加壓裝置：液壓裝置，儲能器。

　5、監視裝置：搖臂監視、振動監視。

　6、傳動裝置：電動機、減速器。

　7、噴水系統：降低溫度、穩定料層。

　8、粗粉外循環系統：提升機。

　立式磨機工作原理：

　立式磨機電動機通過減速機帶動磨盤轉動，同時熱風從進風口進入立磨內，物料從下料口落在磨盤中央，由于離心力作用，物料從磨盤中央向磨盤邊緣移動，經過磨盤上的環形槽時，受到磨輥的碾壓而粉碎，被粉碎的物料繼續向磨盤邊緣移動，直到被風環處的氣流帶走，而大顆粒物料又掉落到磨盤上繼續粉碎。

　氣流中的物料經過上部的分離器時，在導向葉片的作用下，粗料從錐斗落到磨盤上，細粉隨氣流一齊出磨，被系統的集塵器收集，被收集的粉料即為立磨磨出的產品。物料在與殼體中氣體接觸的過程中被烘干，達到產品所需的干濕度。通過調節分離器導向風葉的角度(小型立磨不可調)和分離器轉子的轉速，便可達到產品所需的粗細度。

　桂林鴻程專業生產立式磨機，生產的立式磨機性能穩定、品質優良、高產高效、節能環保，具有多項專利技術，廣泛應用在基礎設施建設、礦物深加工、固廢循環利用、節能減排、環境保護、冶金、化工、電力等領域。

　桂林鴻程磨粉設備-HLM立式磨粉機

　*磨盤中徑*：800-5600mm

　*進料粒度*：50mm

　*生產能力*：5-700t/h

　*成品粒度*：22-180μm

　*電機功率*：450-6700kw

　*應用領域*：廣泛用于電力、冶金、水泥、化工、建材、涂料、造紙、橡膠、醫藥、食品等生產和生活領域。

　*實用物料*:對于莫氏硬度在7級以下、濕度在6%以內的各種非金屬礦物料具有高產高效的粉磨能力，例如水泥生料、熟料、電廠脫硫石灰石粉、礦渣微粉、錳礦、石膏、煤、重晶石、方解石、鋁礬土等研磨效果佳。

　桂林鴻程懷揣為中國貢獻一個全球品牌的偉大夢想，在磨粉機制造的道路上銳意進取、開拓創新，為制粉領域生產出一系列品質優異的立式磨機、超細磨粉機、雷蒙磨粉機等先進裝備。如果您想了解更多關于立式磨機的信息，歡迎撥打熱線電話0773-3661663，桂林鴻程將竭誠為您服務。
